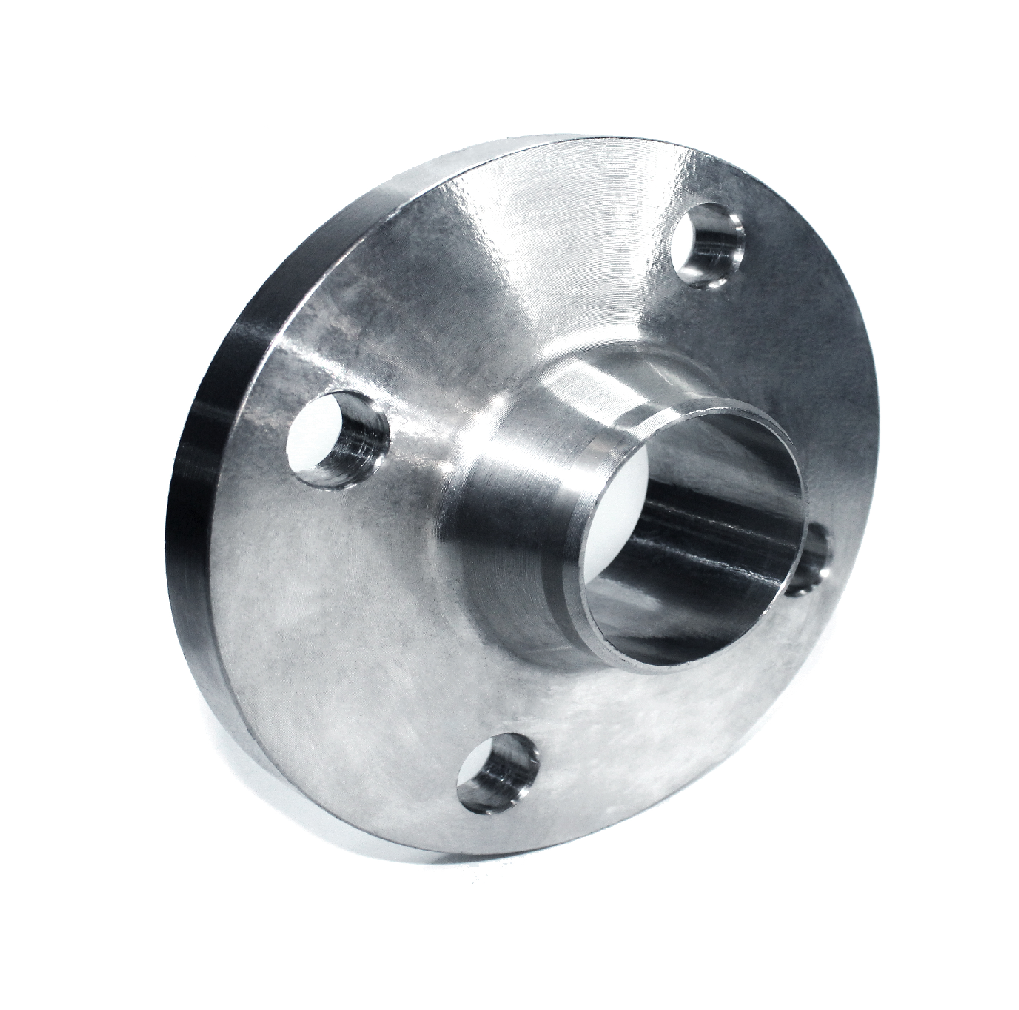

Фланец воротниковый 250-16-11-1-B ст. 12Х18Н10T

Условный диаметр (DN)

DN 250

Марка стали

12Х18Н10Т

Производитель

Россия / Азия

Исполнение

Стандарт

33259-2015

Тип присоединения

воротниковый

Диаметр основания воротника (Dm), мм

292

Диаметр воротника (Dn), мм

278

Внутренний диаметр (d1), мм

254

Высота фланца (H), мм

Высота воротника (H1), мм

Наружный диаметр (D), мм

405

Толщина фланца (b), мм

Межцентровое расстояние (D1), мм

355

Диаметр болтового отверстия (d), мм

Количество болтовых отверстий (n)

Номинальный диаметр болтов или шпилек

М24

Ряд

Вес, кг

17.4

1 шт.

по запросу

в корзину

Описание

Фланец стальной приварной встык, известен как воротниковый фланец, предназначен для соединения элементов трубопровода. Он имеет форму стального диска с конусным выступом, предназначенным для приварки к трубе. С другой стороны фланца располагается уплотнительная поверхность, обеспечивающая герметичное соединение. Равномерно по окружности фланца расположены отверстия для крепежа – болтов или шпилек. Такая конструкция обеспечивает надежное и прочное соединение труб, выдерживающее высокое давление и температуры.
Основное назначение воротникового фланца – создание разъемного соединения в трубопроводных системах, позволяющего проводить монтаж, демонтаж и обслуживание отдельных участков трубопровода.
Фланец воротниковый изготовлен из марки стали 12Х18Н10Т.

Основные характеристики:

Номинальный размер фланца: 250

Номинальное рабочее давление: 16 кгс/см²

Температура применения: от – 270 °C до 610 °C

Используется в химической, нефтехимической, нефтеперерабатывающей, газоперерабатывающей, нефтяной, газовой и других отраслях промышленности.
